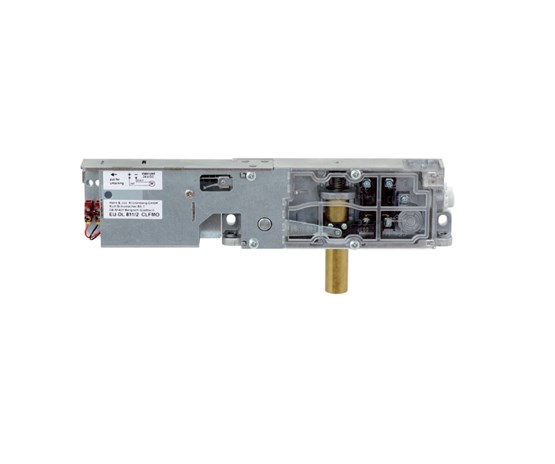

Dveřní uzávěra CLFMO s kompaktním designem a ovládání motorem
Funkce:
- ovládání bezúdržbovým, tichým třífázovým motorem
- nízké hlikové emise
- nízká konstrukční hmotnost
- bezpečné utažení zamykací střelky integrovaným monitorováním polohy, může být také spouštěno po delší dobu
- nízký přívodní proud (1A při 24 V)
- úspora energie, automatické přepínání na redukovaný přídržný proud (0,2 A)
- integrovaný pomocný spínač (vždy integrován)
- páka pro manuální odjištění z prohlubně šachty a příprava na externí ovládací kabel
- jako možnost s integrovaným monitorováním nouzového odblokování
Důležitá poznámka:
U dveřní uzávěry CLFMO je konstrukce pouzdra symetrická a uzamykací střelka je umístěna ve středu pouzdra. Pro označení verze je rozhodující poloha ovládání. V levém provedení je ovládací mechanismus umístěn vlevo, u pravé je ovládací mechanismus umístěn vpravo.
Určení kódu uzávěry:
CLFMO - _s -X _x ( _ )._1._2
s- stranové provedení uzávěry
x- rozměr mezi dveřní uzávěrou a hranou křídla dveří
( ) - směr zkosení střelky dveřní uzávěry
- (u) - ode dna (nejčastěji používaný typ zkosení u ručních šachetních dveří)
- (o) - od krytu
- (i) - zevnitř
- (a) - zvenčí
1- typ nouzového odjištění
- .2/01 - nepřímo z základně s kontaktem 1xNC dle EN 81-21
- .5 - externí táhlem pro lanko, nebo ruční ovládání
- .14 - externí pomocí lanka v bovdenu
2 - monitoring konečné pozice
Technická data:
- normy EN 81-20, EN 81-50, EN 81-21, EN 60947-5-1
Ui = 250 V Uimp = 4 KV l = 10 A
- certifikát o přezkoušení typu CLFMO: EU-DE 811/2 CL: EU-DL 812/2
- spínací výkon
spínač pro zamykání, dveřní spínač
AC-15 Ue = 230 V Ie = 2 A DC-13 Ie = 1 A Ue = 200 V
monitorovací spínač nouzového uvolnění
AC-15 Ue = 230 V Ie = 2 A DC-13 Ie = 2 A Ue = 200 V
pomocný spínač
AC-15 Ue = 230 V Ie = 2 A DC-13 Ie = 1 A Ue = 200 V
- zkratová kapacita T 10 A; F 16 A
- kontakty s rafinovaným stříbrem jako kontaktní materiál
- připojení svorkovnice max. 1,5 mm2
- řízení pohybu střelky
provozní napětí motoru 24 V DC +/- 10% regulovaná
zatěžovací proud 0,9 A
přídržný proud 0,2 A
- stupeň ochrany IP40
- teplota okolního vzduchu -10 ° C až +45 ° C
- hmotnost 950 g až 1100 g (dle verze)
]]>
